【軍事博評】William:反航母導彈炸工廠 減少彈葯消耗還是更有效率的打擊?

2022-07-01 14:48:36 最後更新日期:2022-07-02 11:35:16
William Lam

現實中只是個小職員的軍武 / 科普愛好者

rake俄軍KH-22飛彈命中目標的一刻,遠處的建築是該購物中心,而導彈(約12米長)的著彈點是車場後面樹林的位置,不過爆炸後有些特別形狀的東西飛起來,就不知道樹林中被炸中的東西是什麼了。(圖片來自FB專頁"葉沃洛夫斯基的隨想")



6月27日烏克蘭聶伯河沿岸克列緬丘格市受到俄軍的空對地導彈襲擊,該市工廠區至少命中三枚大型導彈,附近Amstor購物集團亦受到波及而焚毀,並造成多人傷亡。

由片段中的彈型判斷,該彈最有可能的是KH-22、KSR-5或者KH-28,不過最後者是一種老式反輻射飛彈且彈頭只有170公斤重,和一枚普遍反艦導彈差不多,幾乎沒可能連近100公尺外的建築物也炸掉;至於前兩者,KSR-5其實是KH-22的縮小版本(大約縮小10-15%而已),不過其主要載機TU-16K退役後,就有相當一部分改成靶彈,而且其另一主要載機TU-95K也已全部退役,運用上十分困難,似乎不可能拿上戰場應用了。餘下最大的可能就只有KH-22。

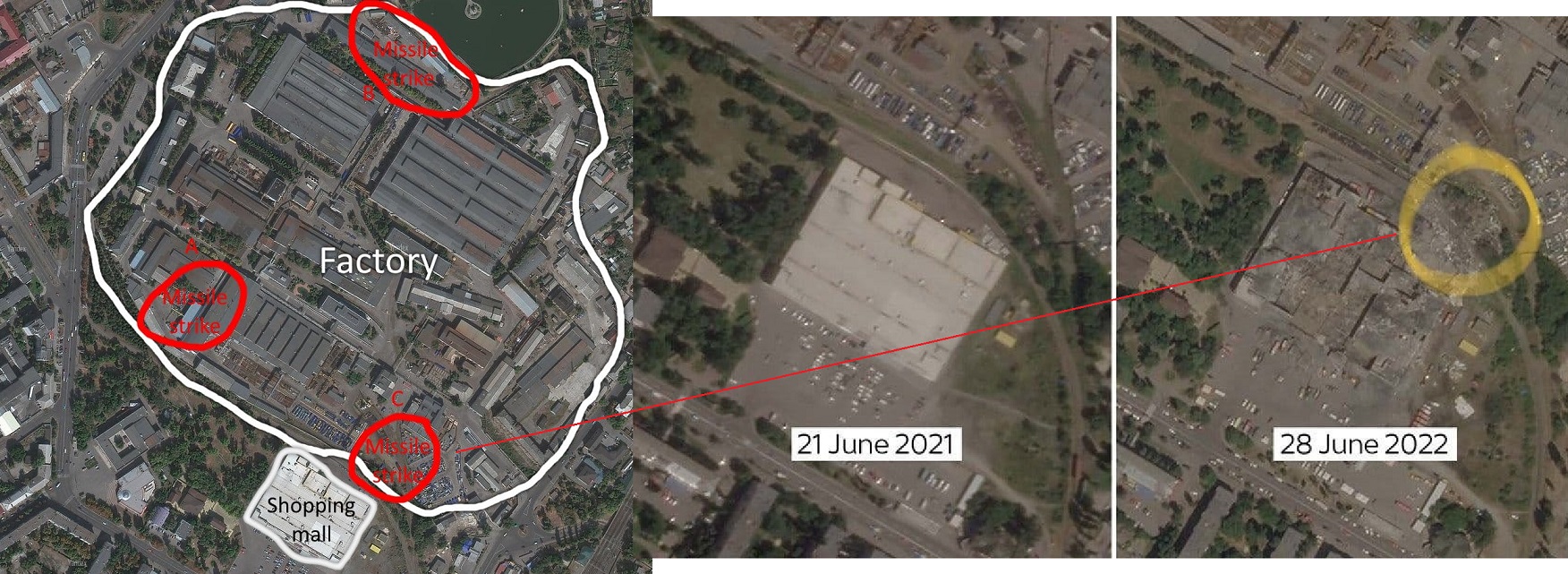

290861591 709089860407978 2155226133555310375 n由攻擊後一天的衛星圖,可看出這大工廠區受到3發KH-22N型導彈的攻擊,由C彈坑可見C彈是攻擊鐵路調度場 / 卸貨場一帶,若就1980年代蘇聯的地形對比系統精度看,大約是30-50米CEP左右,如果這發導彈打的是鐵路上下貨設施和車場的話,明顯就向南偏了一點。(圖片來自FB專頁"葉沃洛夫斯基的隨想" ,資料來自連結1)



由衛星照片的彈著點顯示,該枚導彈還是擊中俄軍聲稱目標工廠的停車場及鐵路調度站,但KH-22型導彈特殊之處是戰鬥部達驚人的一噸,相當可怕,爆炸後燃燒的碎片可能也擊中並點燃附近的超市商場,可說是一個附帶傷害。烏方至今只確認大約20人死亡,暫時還未見當中性別和年齡層的任何報道。

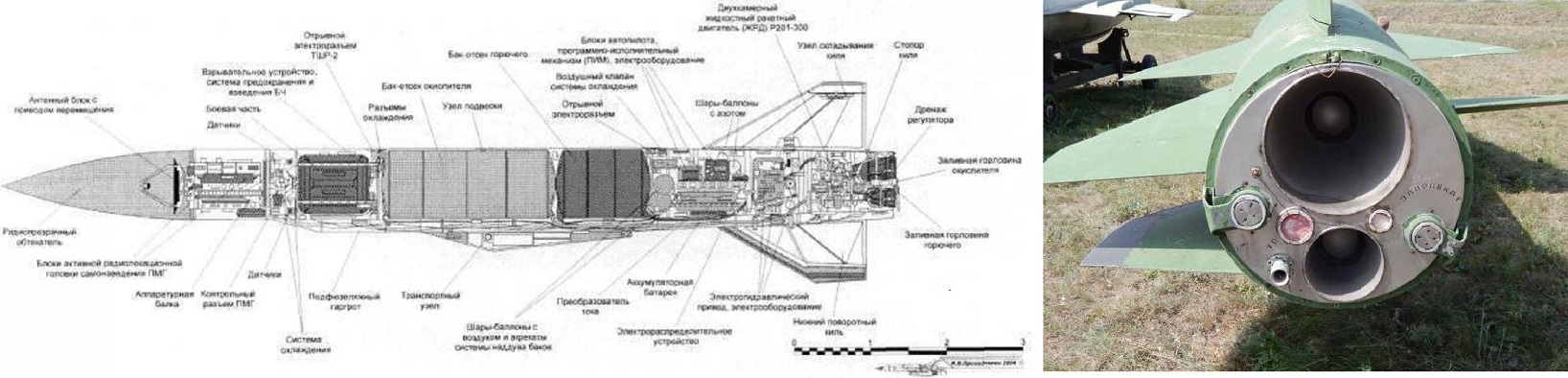

1387511523 x 22 compKH-22導彈的基本結構,以及其噴口特寫,上面較大的噴口是爬升及加速時發運更大推力用,小噴口則是平飛巡航時用。(圖片來自連結1連結2)



事實上,KH-22已是一種相當「古老」的戰術導彈,而且對付的不是一般目標,而是……戰列艦、航空母艦及萬噸級的重巡洋艦(60年代時,當時美軍還有戰列艦在役)。這種戰術導彈基本只有轟炸機可搭載,射程最大可達600公里以上,而且自70年代起即和TU-22M戰術轟炸機配搭,作為蘇聯遠海反航母戰術的主力裝備。隨後,本彈亦推出數種用於戰術核攻擊(及後來常規對陸攻擊)的彈型,主要改良點是利用慣性導航及雷達(或光學)地形比對系統,以增加命中精度(如KH-22NA)。

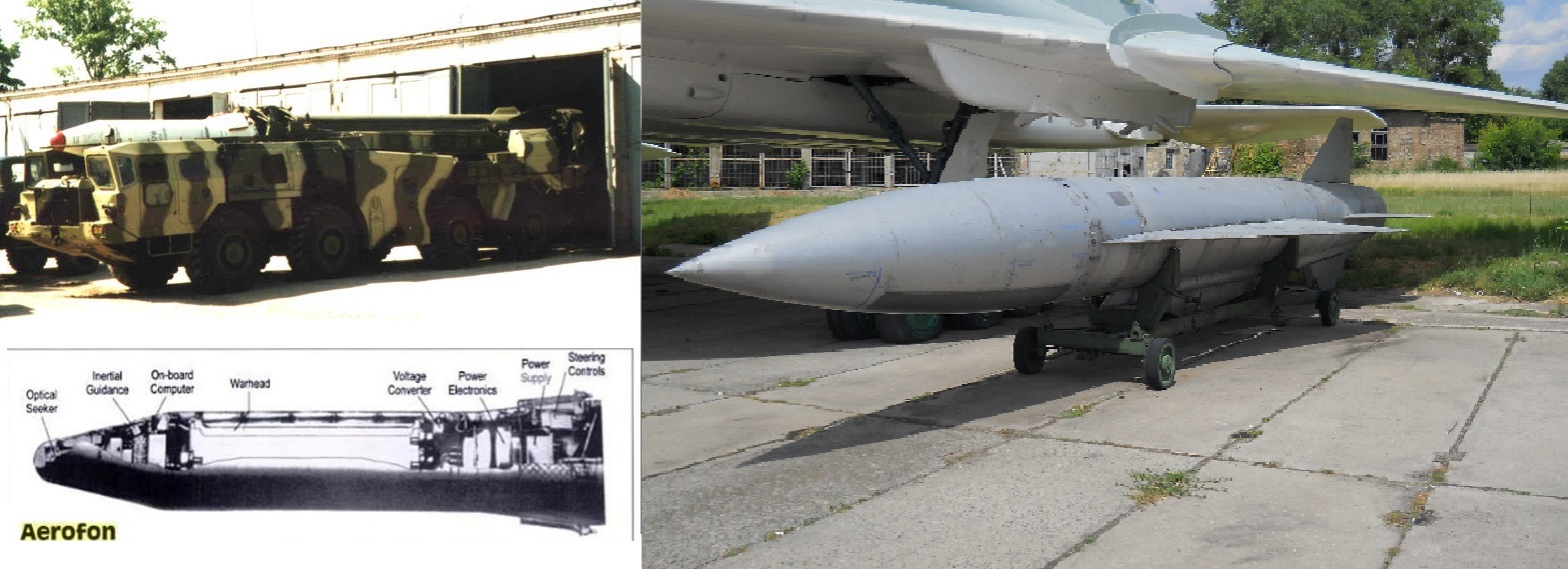

Ra就現存資料來說,KH-22NA和原版的外貌分別不明顯,唯一可分辨的似乎是雷達艙下方一段似乎可透波的深色複合材料外殸,但該型計起來算是KH-22次世代型號之一(1970年代出產),性能上有大幅提升,最高巡航高度已在22500米以上,而且最高速度已接近4馬赫。不過資料沒講地形對比系統是否只是雷達還是包括光學型,若有光學型的話,以當時而言應該和R-17 VTO的光學對比頭相約。(資料及圖片來自維基百科及連結2)



事實上,大約四月時已有消息指部分KH-22已被拖出來翻修,準備用於對地攻擊,而參考現時的攻擊情況,翻修的有可能就是對地攻擊型的KH-22NA(再換上常規彈頭,原版是核彈道來的)。部分資料有指俄軍連KH-22這種古老的反航母兵器拉出來用,是因為俄軍精確導引彈葯消耗即將見頂所致。不過在下認為情況沒有這麼簡單。

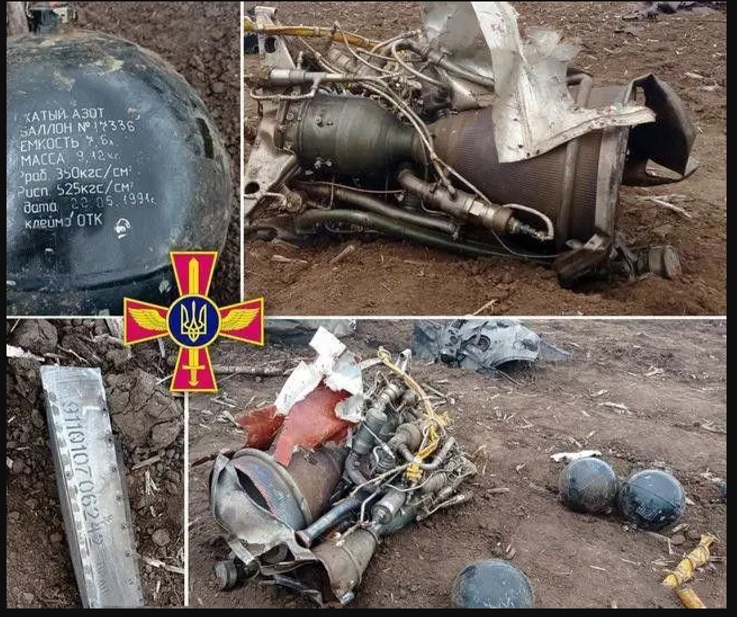

10025月底一個烏軍指揮中心被炸,烏軍找到給炸得很遠的導彈碎片,由火箭引擎構形基本肯定就是KH-22,但特別的是,部分零件的年份似乎顯示是1990年代的東西,而英文資料很少提過NA型是何時換成常規彈頭的,就現時情況來看,有可能就是在1990年代替換。(圖片來自連結)



首先,烏克蘭原有大量軍事工業設施、煉油廠及鐵路電力設施等已經在早幾個月的打擊中受到嚴重破壞,一時三刻都難以回復,需要打擊的戰略目標已漸次減少,現在需要動用高精度武器打擊的只餘下找到的指揮中心和軍事物流相關設施,高精度彈葯的消耗問題已沒有早前那麼嚴重。另外,相關報道亦沒有列明彈種的消耗量,考慮到俄軍也同樣使用大量諸如KH-29、31及58等空射中短距彈械,而這些彈械數量更多,若研究是連這些都算進去,那研究者本身對戰略攻擊彈葯的計算就可能出現嚴重誤差;

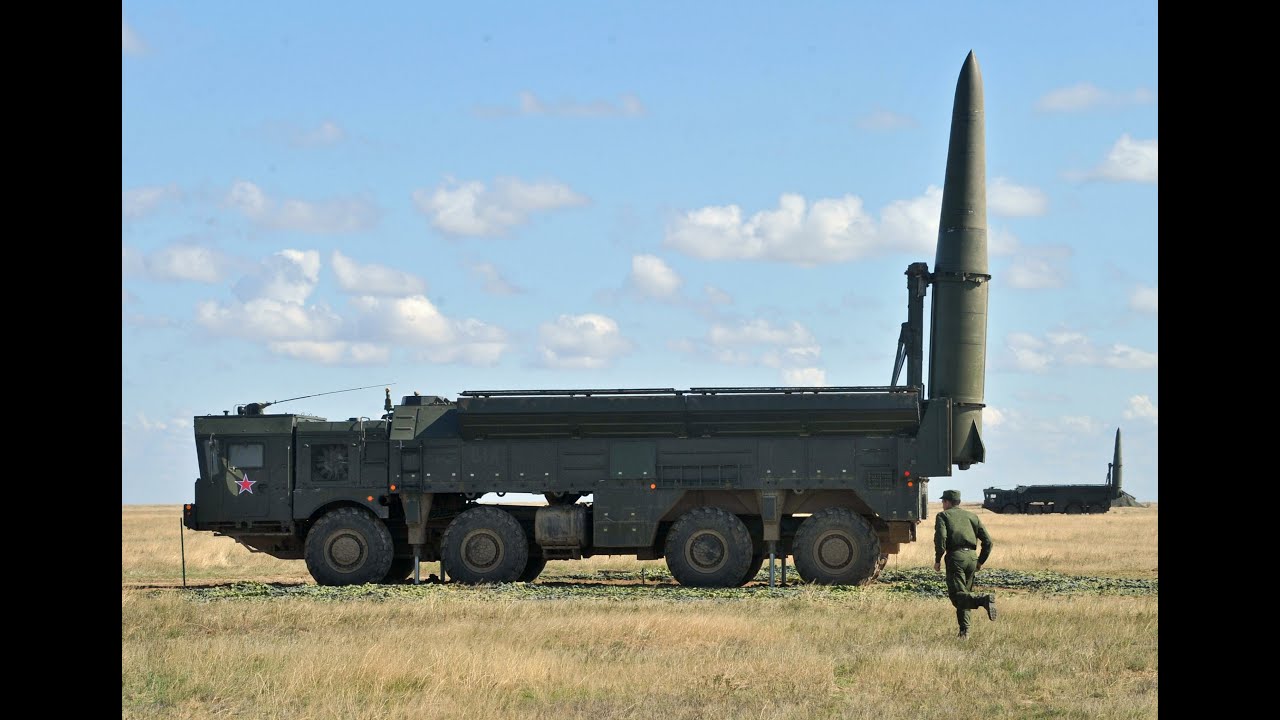

БитвB俄軍的9M720系統,包括著名的9M723彈道導彈及兩種不同射程的巡航導彈(9M720及9M729),由於部分型號服役未過10年,數量當然少,但諸如KH-55 / KH-555,總產量可達4000枚以上。圖片來自YOUTUBE擷圖連結2



其次,不同彈種的使用更可能是以目標性質為准。自消息傳出KH-22重啟以來,俄軍動用的次數也只有10-15枚左右,似乎是用於針對特定目標,事實上這種由重型反艦導彈修改而成的對地攻擊彈械,更多是似乎用來打擊大型地面目標如維修場、車庫等。1噸彈頭的確可以造成大面積且非常嚴重的破壤,而且就算使用7、80年代的光學或雷達地形比對系統,都足夠維持一定的精度。

1000ATU-22M3可說是現時KH-22N系統最主要的搭載機,可帶一至三枚。其攻擊方式主要是先以機載雷達確認目標(或以機載系統確定發射時發射機與目標的方位與距離),然後發射導彈,導彈爬升到22500米高空然後平飛,雷達尋標器再次確認方位與距離,然後啟動地形比較系統奔向目標,在接近目標後關掉雷達,然後以30度角淺俯衝撞擊目標,其飛行高度及終端速度均極高,一般的陸上防空系統要攔截也不容易,尤其是數量較多短程防空系統,攔截窗口只有3-4秒。(圖片及資料來自資料1Ausairpower.net)



第三,相對於過去巨型導彈都是船基及潛基且大部分已退役 / 根本不在黑海服役,俄軍現在還有大量TU-22M3在役,他們的設計目的原本就是作為KH-22的搭載母機,要使用KH-22不但全無問題,而且還增加運用靈活性—這些通常部署在內陸或極北地區的TU-22M乘組員,可以先等自己基地整備好飛彈(KH-22的燃料是高腐蝕性燃料,處理及燃料注入須極為小心,通常只有主要基地才有整備這種飛彈的維護設施),然後當一般飛行巡邏般搭載飛彈飛到俄烏邊境附近的安全距離投射,不用擔憂任何防空火力,更不用勞煩已經很「繁忙」的預警機或地面管制中心為其安排任何護衛兵力。

20160705095651455同樣具備1公噸彈頭的P-1000反艦導彈,破壞力不單是擊沉靶艦(一條約100多公尺的工作船)那麼簡單,而是直接由頭至尾貫穿並徹底炸毀整艘船。其動能和裝葯疊加的破壞力可想然知。(圖片來自連結1)



不過若要讓這種古老的反艦導彈更好的發揮剩餘價值,難度仍然非常大,首先航電艙及雷達實在太「古老」,需要作重大改良才能加強抗干擾能力,就算以現有其他戰術導彈的系統替換,也需要進行設計優化及測試,不是一時三刻能搞成,這樣就明顯限制其所能打擊的目標;其次如要加裝光學或紅外導引頭的話,還要在彈體上開洞,這樣還會進一步影響彈體穩定性;更有甚者,這種導彈若不配備核彈頭,就只有高爆炸葯一種,當然這種彈頭可預設成撞炸或者在撞擊前一刻引爆,以高能破片殺傷,但對付面目標還是使用子母彈或彈葯散佈器才最有效率,這卻是KH-22陸攻型號所欠缺的。這裏已經不說使用這種導彈彈頭過大,若攻擊市鎮內的軍事目標,可以造成相當大的附帶傷害了。

Russian MoD to upgrade 32 Kh 22 long range anti ship missiles根據資料,俄國四年前開始除生產少量KH-32型的超遠程空射反艦導彈(射程達到1000公里,最高高度40公里,最高速度提高到4.6馬赫),還以相關技術升級庫存的KH-22型導彈,例如更換新火箭發動機、新的多頻率抗干擾雷達及地形比對系統。今次翻新的導彈不排除部分就是來自這批導彈,或者把該導彈用的新航電系統直接安放落其他KH-22NA導彈上使用。(圖片及資料來自連結1)



現在更需要留意的是,俄軍這種已失去原有用途的巨型反艦導彈還有大量存貨,例如P-500/1000系列及P-750系列等,相對於KH-22系列其實新得多,雷達及航電系統還有一定改良,甚至可能已整合格洛洛斯衛星導航系統,要對付面目標可能還更有效。當然,由於並非由飛機搭載,要運用的話可能就要使用簡易陸上發射系統,還要進一步修改射控系統了。

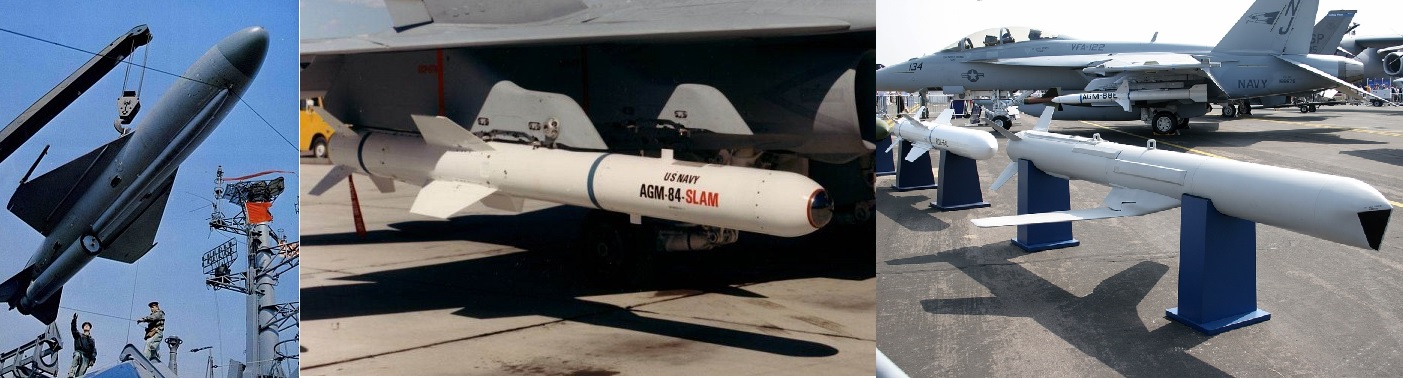

Russ事實上,早期的反艦導彈修改一下都可作對陸攻擊,只是……目標需要夠大夠突出,容易被彈載雷達鎖定。第一個反艦導彈對陸攻擊戰果,就是印巴1971年戰爭中印軍使用P-15(即冥河)反艦導彈打擊巴軍煉油設施。西方隨後使用的反艦導彈如魚叉,由於最初期規劃是空對艦導彈,體積較小之餘也搞上模組化,透過換裝不同導引道及導航艙(甚至彈翼),都可搞成不同類型對陸彈械,著名例子就是美軍的SLAM及SLAM-ER,其靈活性可說遠超俄系的反艦導彈。(圖片來自連結1連結2連結3)
